Skogskran FB69T
FTG Källefall kran FB69T har en räckvidd på 6,9 m och en lyftkapacitet på 490 kg vid max räckvidd.
Kranen är utrustad med ett väl utprövat länksystem mellan 1:a och 2:a bommen som säkerställer bästa möjliga rörelsegeometri och därmed högre effektivitet. Teleskoparm med en invändigt placerad teleskopcylinder ger ännu högre funktionalitet Kranens kraftiga bas ger perfekt stabilitet under lastning och lossning.
FB69T är utrustad med en 3 tons rotator, bromsad länk, och FB190 grip som standard
FB69T har ett lyftmoment på 47 kNm (brutto) och ett svängmoment på 11 kNm.
Mer information om Skogskran FB69T
Produktinfo
Kraftig svängmotor med dubbla svängcylindrar ger ett ökat vridmoment till 11 kNm, och en kraftfull lyftcylinder ger ett lyftmoment på 37 kNm (netto) vid maximal räckvidd. Skogskran FB69T är konstruerad för bl.a Källefall huggarvagnar FB70 och FB70-2WD. Den är standardutrustad ed 3 tons rotator CR300, bromsad länk, grip FB190, anslutning av hydraulslangar till kranpelare och till rotator som standard.
- Svängmotor med hus i gjutjärn
- 3-punktsstativ för traktor finns tillgängligt
- Servicevänliga lösningar för byte av slangar och slitdelar
Många av de konstruktionslösningar som används i FB69T-kranen är baserade på tunga professionella kranar, vilket gör Källefallkranen till en utomordentligt hållbar och tillförlitlig kran för skogsarbete. Den pålitliga konstruktionen håller produktiviteten hög och minimerar underhållskostnaderna.
Den kan även monteras på 3-punktstativ för traktormontage. FB69T används också ofta för flishuggar, klyvar etc. Drift med kran är det säkraste och mest effektiva sättet att mata materialet.
Alla våra kranar levereras med en vinschförberedd bom, vilket gör det enkelt att installera den även vid ett senare tillfälle. Vinschen – ett viktigt verktyg för effektivt arbete – förlänger arbetsområdet och gör det enkelt att samla ihop enstaka stockar.
FB69T är som standard utrustad med grip FB190. En robust konstruktion, högkvalitativa komponenter och en beprövad designlösning bidrar till gripens långa livslängd. Den maximala gripöppningsbredden är 1200 mm med en gripyta på 0,19 m2. Alla bultar, axeltappar och cylinderslangar är ordentligt skyddade.
Kranen kan utrustas med olika ventilsystem efter önskemål. Kranarna har som standard mekaniska 2-spaksventiler, men du kan välja att uppgradera till ON/OFF, lättvikt, EHC-system eller till och med radiostyrt system.
Rekommenderat oljeflöde är 40 – 50 l/min.
Kran FB69T passar för: | ||
Huggarvaagn FB70 | Huggarvagn FB70-2WD | 3-punktsstativ |
Teknisk info
ALLMÄNT | |
Räckvidd, m | 6,9 |
Teleskop, m | 1,50 |
Lyftmoment (brutto), kNm | 47 |
Lyftmoment (netto), kNm | 37 (6 m) |
Lyftkapacitet vid 4 m utan grip och rotator, kg | 800 |
Lyftkpacitet vid max räckvidd (netto), kg | 490 |
Svängmoment, kNm | 11 |
Svängvinkel° | 360 |
Vikt (med grip, rotator, valve block), kg | 810 |
Rekommenderat oljeflöde, l/min | 40-40 |
Arbetstryck bar | 185 |
STANDARDUTRUSTNING | |
Svängcylindrar, antal | 4 |
Länksystem | Ja |
Rotator | CR300 |
Länk, typ | Bromsad |
Anslutning av slangar till rotator | Ja |
Anslutning av slangar till kranpelare | Ja |
Grip | FB190 (0.19 m2) |
Ventilpaket | FRV60/8A 2-spak |

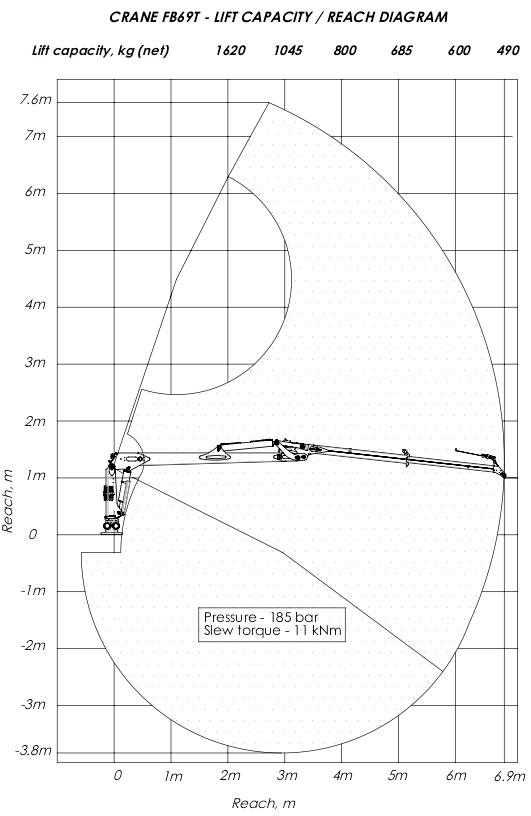

Lyftdiagram för FB69T
Tillbehör
</tr
TILLBEHÖR FÖR FB69T |
Skyddsplåt för lyftcylinder |
Arbetsbelysning LED för montering på kranarm |
Arbetsbelysning LED för montering på kranpelare |
Motorsågshållare |
FB190WF-grip (0.19 m2) |
FB260-grip (0.26 m2) |
Insatsskopa |
4t rotator |
4t rotator med adapterplatta |
Anslutning av hydraulslangar till kranpelare |
Vinsch 1410 KPL med fjärrkontroll |
3-punktsstativ |
Separat hydraulsystem för vagnen |
Separat hydraulsystem för 3-punktstativ |
Andra ventilpaket |
För ytterligare information, kontakta din återförsäljare
